来自草图的惊鸿一瞥

建筑从设计师的脑袋里构想出来，再由建筑师画在纸上，最后成为人们真实触碰的一个个落地项目，这个过程神奇又充满乐趣，一张纸一根笔就足以构建一个建筑师眼中的世界，笔在建筑师手中变成了魔法棒，每一条线都显得随意但每条线都有它的意义。

此前位于西雅图的汤姆昆汀事务所公布了一本作品集，其中收录了许多代表他们项目构思过程的草图，原始的工业风格、富有表现力和令人惊叹的细节这些昆汀事务所留给人们的印象，都在草图中清晰的表现出来。

为此我们挑选了8幅昆汀的建筑草图与其建成效果图，带你看建筑师笔下的条条框框讲述着怎样的建造故事。

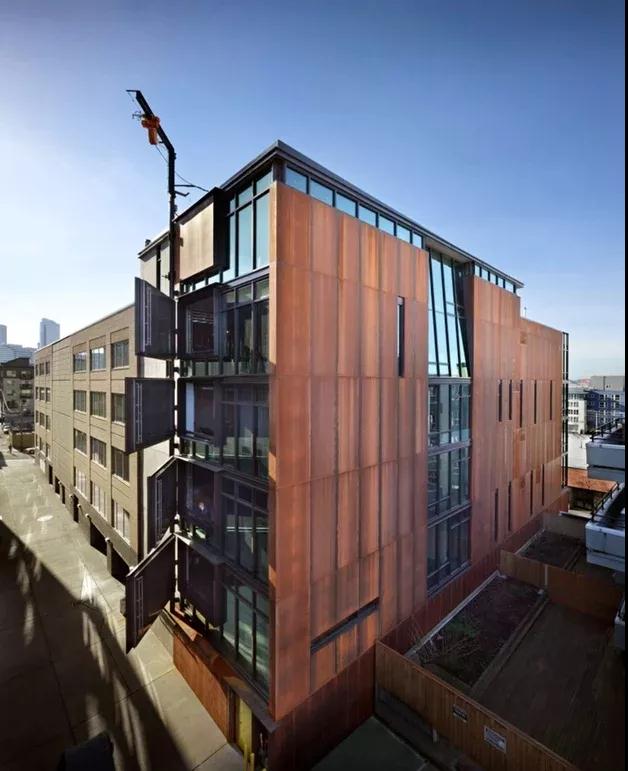

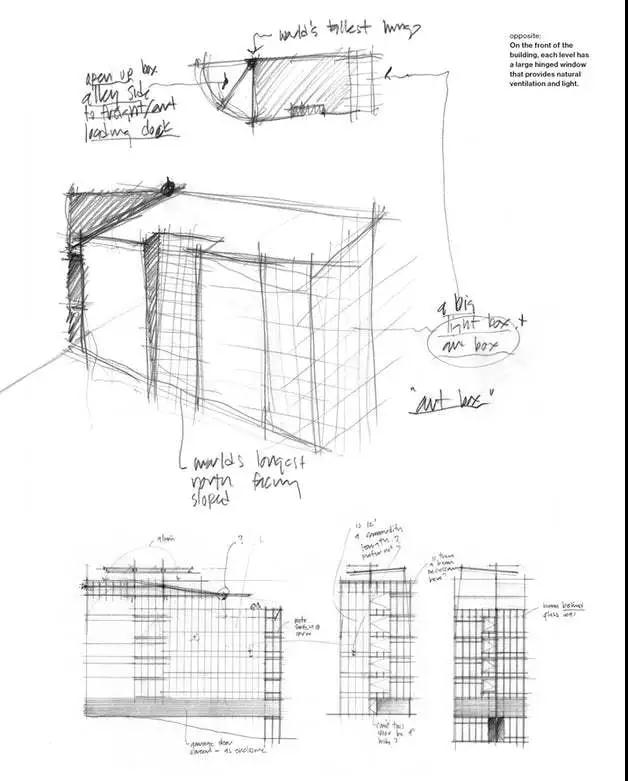

这是为其两位好友，一位女艺术家与她丈夫设计的多层工作室。昆汀在这个项目的草图中强调了立面的灵活性：巨大的铰链式“两截门”可以随意打开，允许光线和风进入每个空间 ，同时Corten-clad 的 “艺术盒”也可以打开，保证大型艺术品的进出。

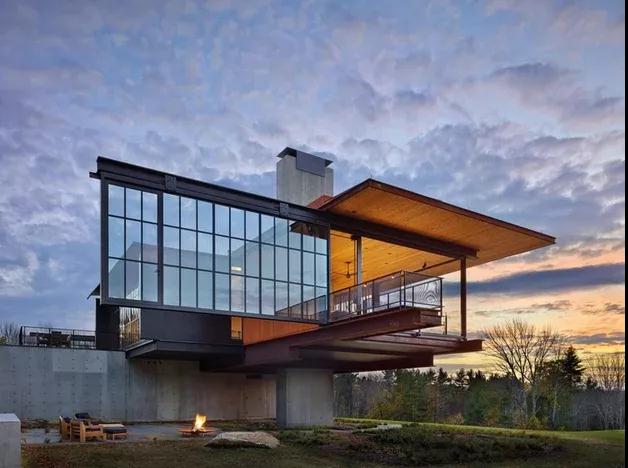

  “当你住在这样一方美丽的土地之上，风景已经比建筑更加重要。”因此，设计师的草图显示了一栋似乎悬浮在起伏悬崖之上的房子，创造了昆汀所说的优雅树堡。

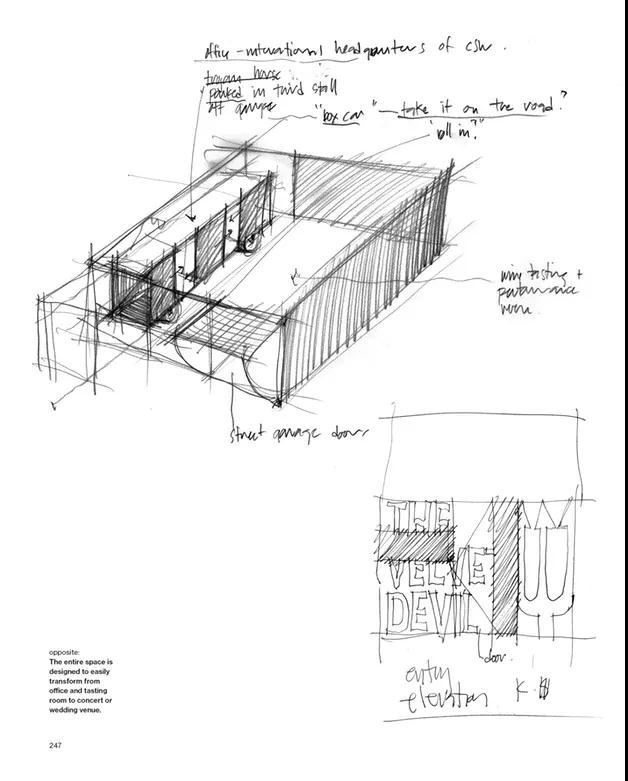

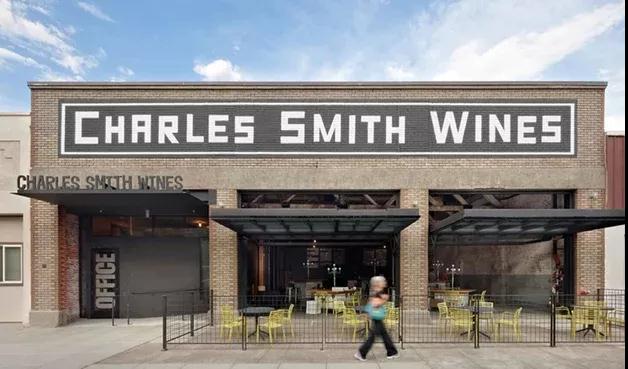

建筑师将这间多功能品酒室构想为一个可以驾车穿越的葡萄酒品酒室，将某些元素“停放”在空间之内。草图展现了一个嵌入开放式工厂内的办公室结构；手写笔记将此元素与特洛伊木马和Boxcar进行比较。前立面的车库门打开以连接酒厂与街道。

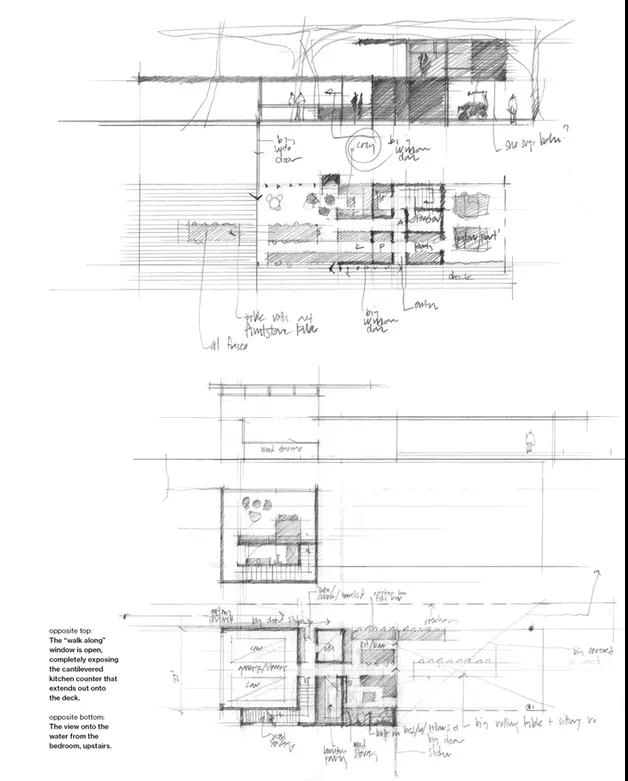

这是昆汀事务所在风景如画的圣胡安群岛的项目之一，其设计完全是为了将建筑与其海滨绝美的景观联系起来。设计师在住宅立面图的下方绘制了平面草图，展示了室内空间与大面积玻璃立面的对应关系，从而实现欣赏周围森林和太平洋无拘无束的景色。

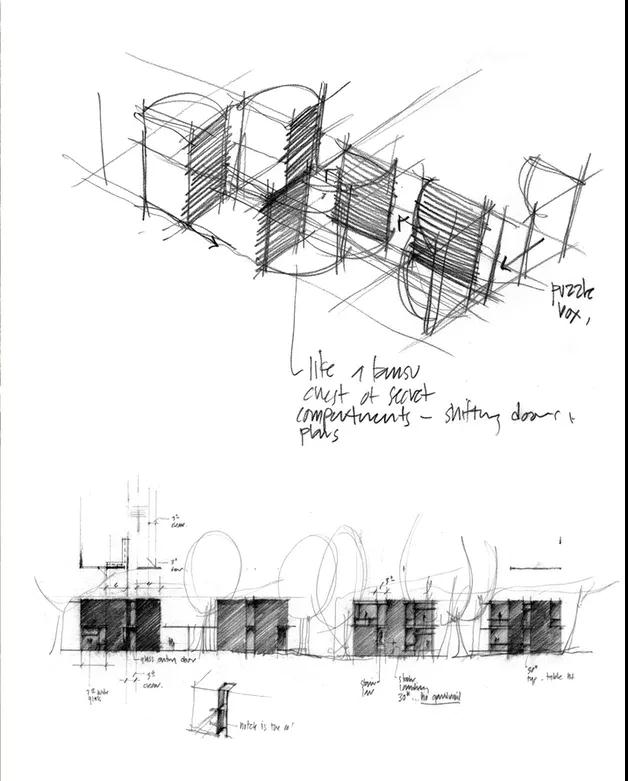

从草图中可以看到住宅的空间布局，建筑可以通过一系列旋转门进出室内、室外。建筑师将建筑比作一个传统的“密室”，在空间和材料方面灵活运用了日本建筑的设计手法。

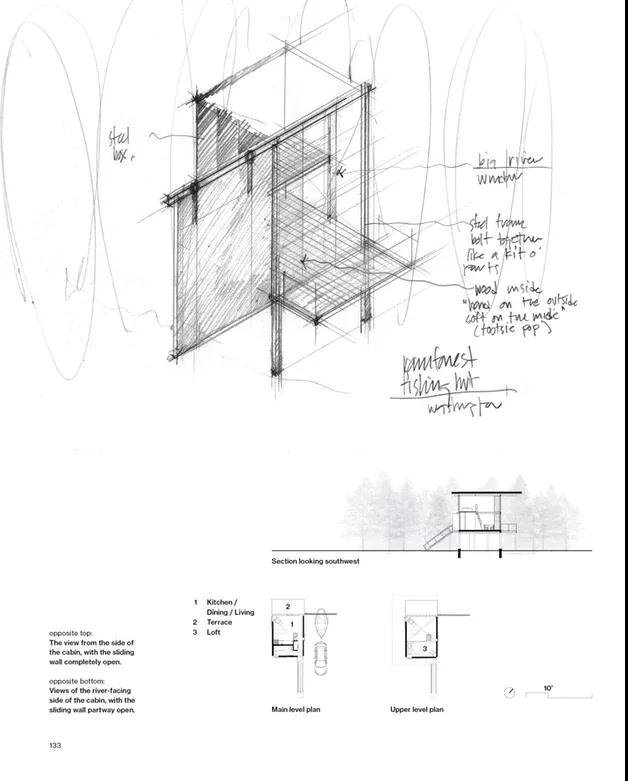

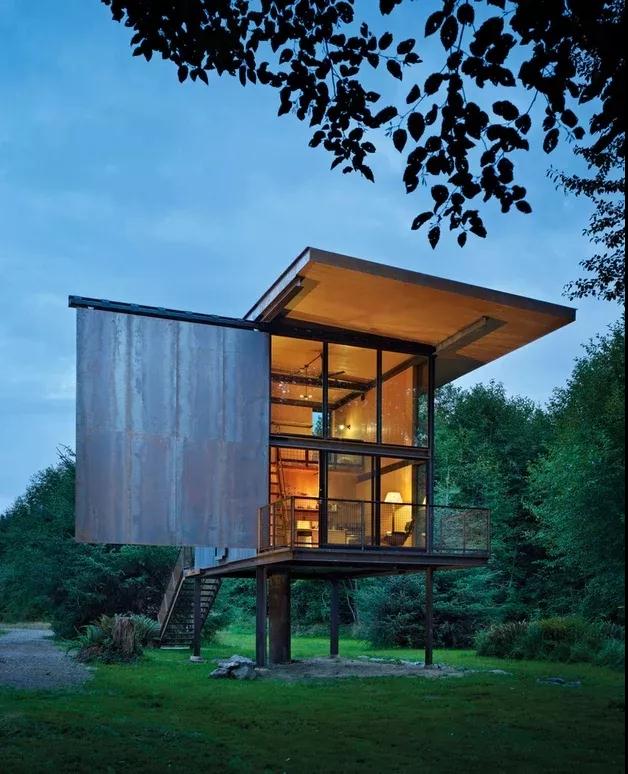

草图中的平行投影画法突出了该建筑的主要特征:一个巨大的二层钢板滑开，打开建筑与景观之间的隔断，屋里的人得以欣赏窗外的景色。内部保温的木材与冰冷的金属外观形成对比，表达一种“外刚内柔”的设计感。

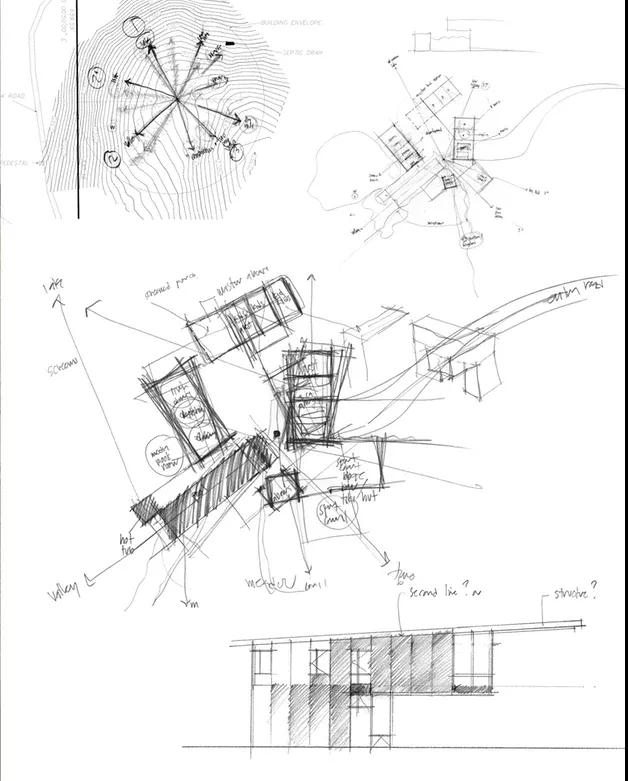

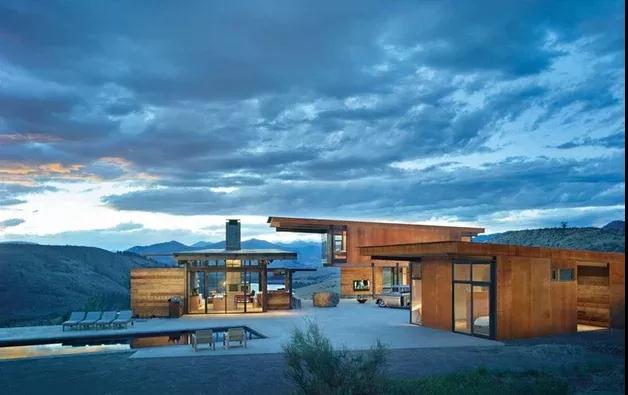

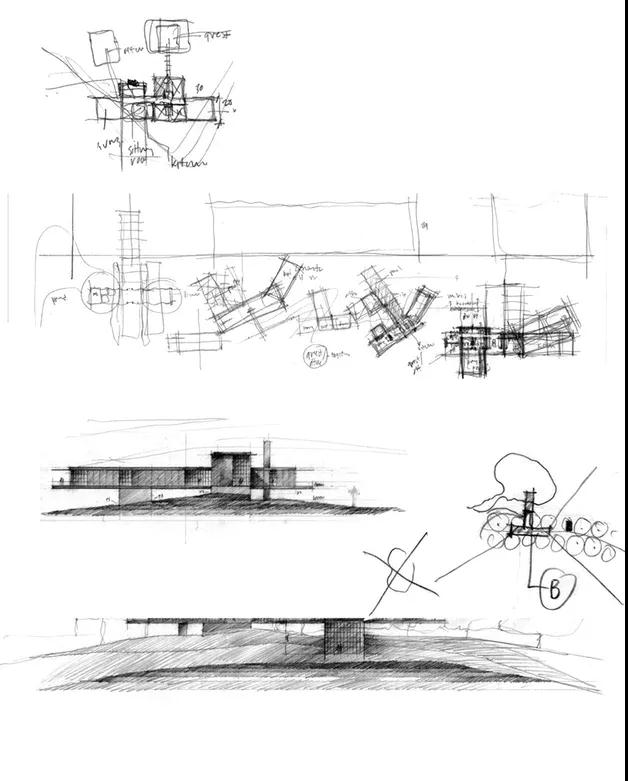

这座住宅位于冰河时期的梅索谷，其草图显示出设计师的设计意图——嵌入在众多不同的建筑当中，以呼应“马车环绕”的设计想法。在这组建筑草图的下方，一幅立面图表达了挑空的悬臂结构，Corten-clad外部由巨大的玻璃板隔开。

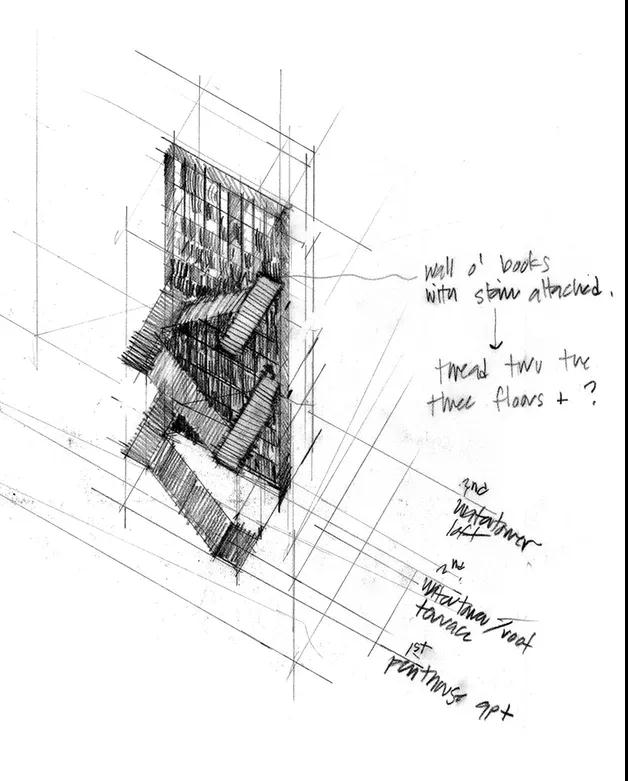

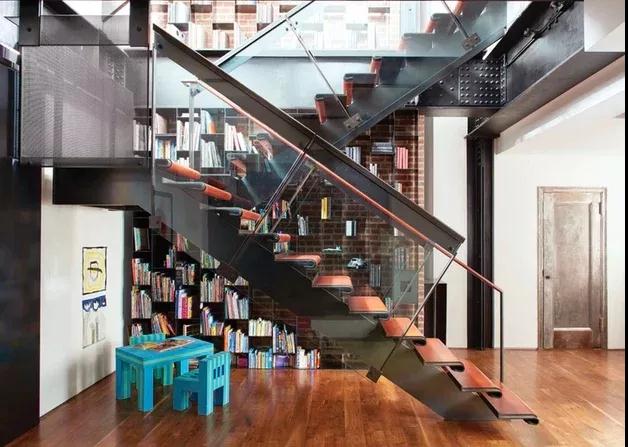

这是对装饰艺术时代的一座旧水塔的更新项目，融入了昆汀闻名全球的定制元素。住宅的突出特点通过建筑师草图表达的非常清楚:一个三层楼高的折叠式钢材楼梯，一个集成书架功能的墙壁，引导人们步入顶层的瞭望阁楼。
