据星欧平台总经理/电气总工程师俞明江先生介绍：
本次设计时间非常紧张，项目对供电可靠性要求高，且用电设备种类繁多、用电功率大，电力负荷几乎按建筑空间均匀分布，对线缆用量需求多，设计过程中还需考虑各系统的功能性、通用性和施工便利性，很多产品型号、参数和系统类型需要根据产品就地库存、各大厂商捐赠产品设备型号、现场采购等几方面进行调整，选型尽量避免因设备采购困难、施工工艺复杂、施工技术人员短缺等因素影响工程交付时间。例如，病房呼叫系统，本次设计采用了系统结构简单、施工布线工程量少、系统调试及维护方便的模拟系统。
弱电智能化各系统点位还要结合ICU工艺设计和设备需求进行设计，争取一次设计到位，避免后期调整和修改。
此次将军山医院设计在电气设备工程方面具有以下五个的特点：
一、供配系统
将军山医院作为贵州省新冠肺炎救治中心，供电按传染病医院标准设计，电源按2路市电+柴油发电机组配置。为实现施工的方便快速，分析相对稳定的病房模数按变压器两台630KVA，两路电源一组设计，同时工作，互为备用。一台柴油发电机组与两台变压器对应配置。
低压配电采用分区放射式，配电装置采用标准化XL21动力柜，所有场所电力电缆采用封闭式钢制桥架敷设，分支导线采用半硬质塑料线槽敷设。

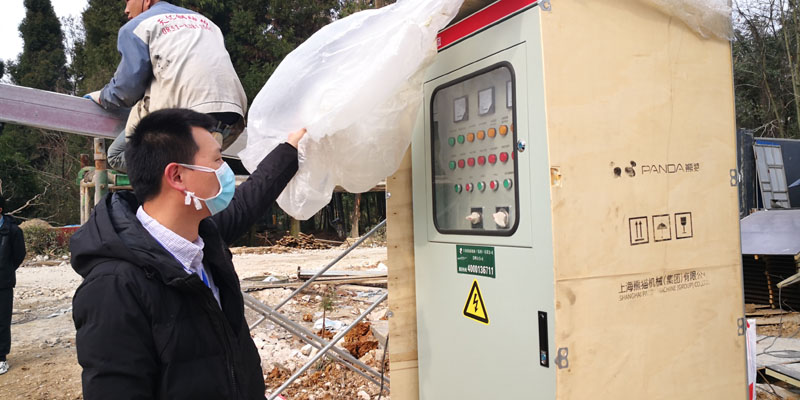

电气设备控制，优先采用设备配套控制柜(供水、污水处理、雨水处理设备)，对各类风机，采用CPS控制器做控制系统，按设备分布情况设集中与分散控制相结合，力求结构简单、逻辑清晰。
电气安全采用等电位、漏电保护措施，配电系统PE线在各级配电箱处做一次重复接地，与建筑金属构件连接，病房照明箱进线采用漏电保护；接地安全采用总等电位联结、局部等电位联结。
二、电气消防措施方面设计了消防专用配电系统，火灾自动报警及联动控制系统及集中电源集中控制应急疏散照明系统。
三、医疗专项系统配置以减少医患接触为基本原则。 主要包含： 医护对讲系统，病房探视系统，远程会诊系统等。

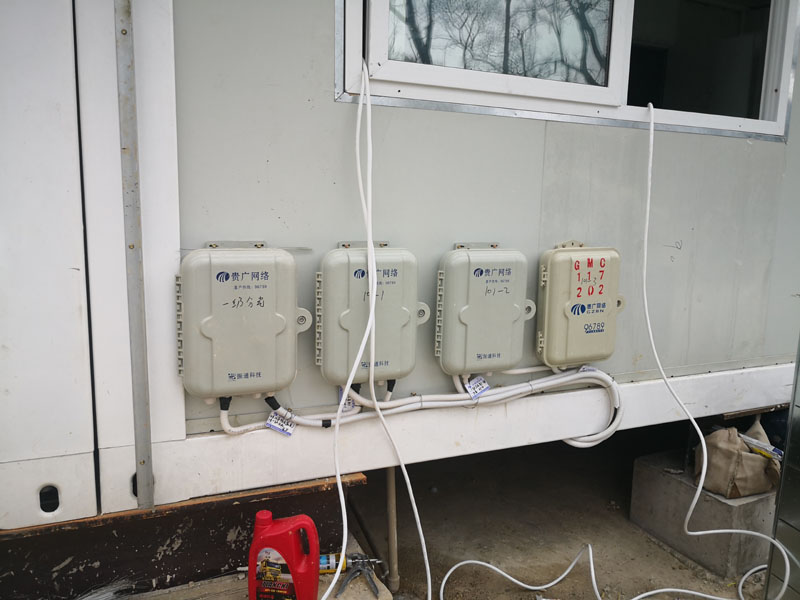

四、通用信息设施：有线信息点及无线WIFI；电视系统；病床床头设备设置不少于两个内网信息插座，方便后期医疗设备；各医护办公室、护士站不低于每工位1个内网点+1个外网+1个语音的信息点位标准。

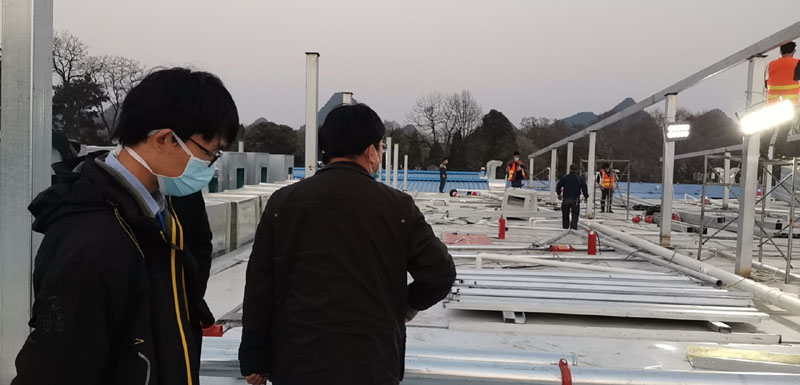

五、施工管线优化。 本次工程中一层的较大管线桥架，利用地板下架空空间敷设，错开与室内其余工种施工作业面，二层由土建一次安装管综层，有效节省了机电施工时间。
