完整总平面施工图绘制流程及要点

画好建筑施工图，是执业建筑师从业不可或缺的基本功。但由于建筑施工图的设计与绘制设计相当广博的专业知识，需要多工种的密切配合，一般需要有经验的老师手把手地传授其方法与诀窍。

像许多初进星欧平台工作的年轻员工常常需要累积多年，甚至在走过很多弯路后才能熟悉建筑施工图的设计与绘制。

其实绘制施工图并非无章可循，初学时只要掌握正确的观念并养成良好的绘图习惯，在此基础上多加练习，就能够快速领悟其中的要领，进一步开发并累积各种绘图技巧，便可以达到事半功倍的效果 。

这篇文章向大家介绍了《总平面图的主要内容和设计要点》，完全站在初学者的立场，希望各位可以在熟读深思后可以做到举一反三！


总平面图

1、概念：假设在建设区上空向下投影所得的水平投影图。
2、内容：反应新建建筑相关信息以及周围的总体情况。
3、作用：设计和施工的依据。

01、了解总平面设计常用规范图集

此步骤目的：筛选所涉及的规范，作为设计依据，并最终滕写在“设计说明”中。

 1.建筑工程设计文件编制深度规定（2016年11月）
 2.总图制图标准GB/T50103－2010
 3.全国民用建筑工程设计技术措施（规划.建筑.景观）
 4.民用建筑设计通则    GB50352－2005
 5.建筑设计防火规范   GB50016－2014
 6.住宅建筑规范    GB50368－2005
 7.无障碍设计规范   GB50763－2012
 8.汽车库、修车库、停车场设计防火规范  GB50067－2014

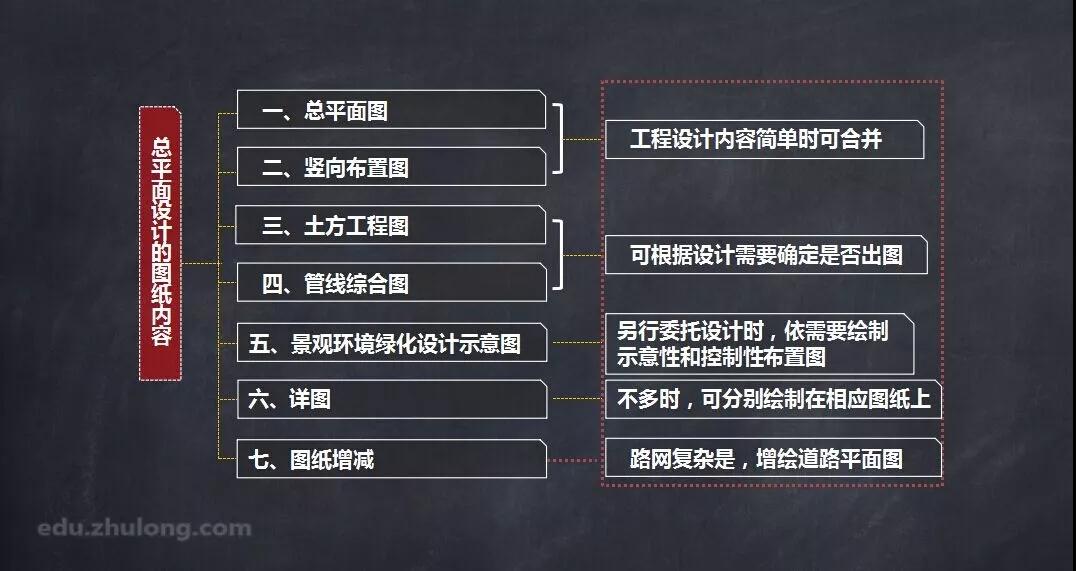

02、总平面设计的主要内容

03、总平面图的设计要点

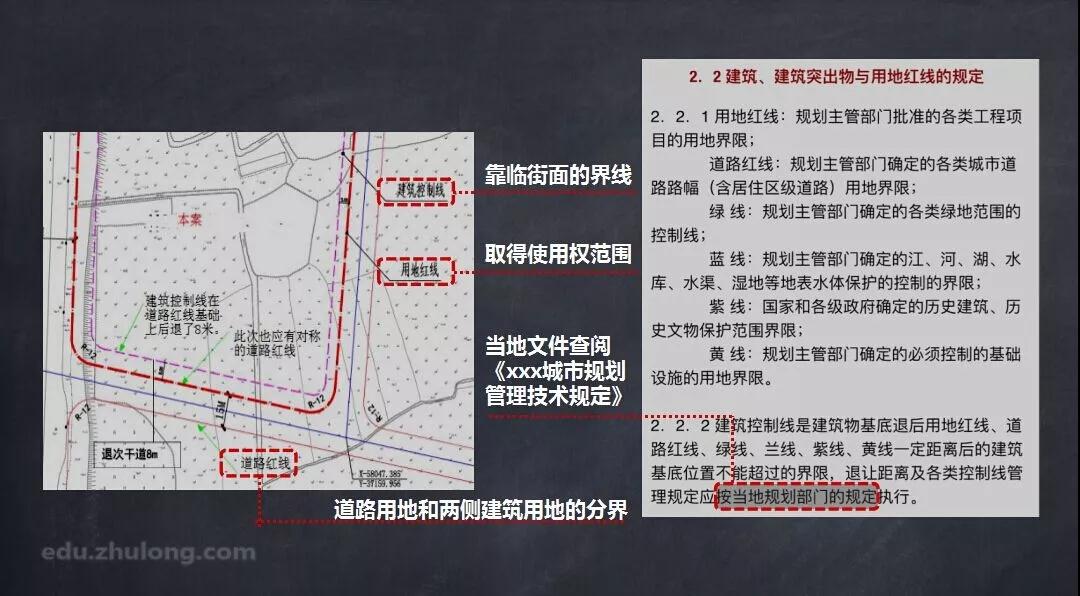

一、建筑布局





建筑物间的距离

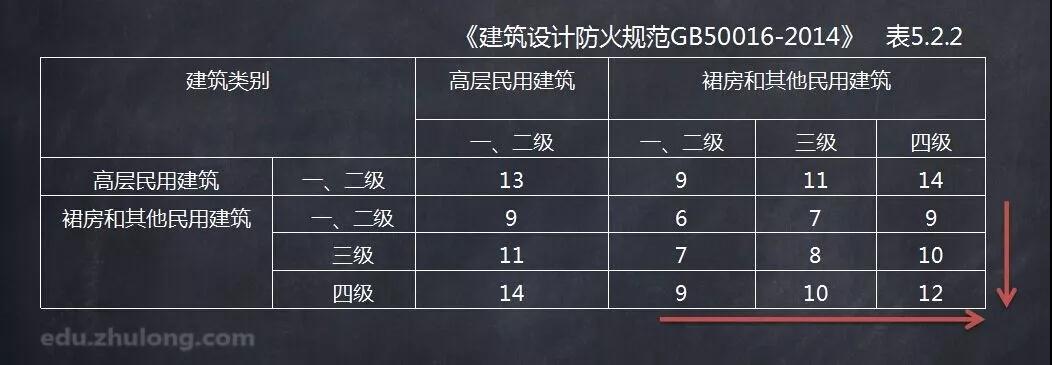

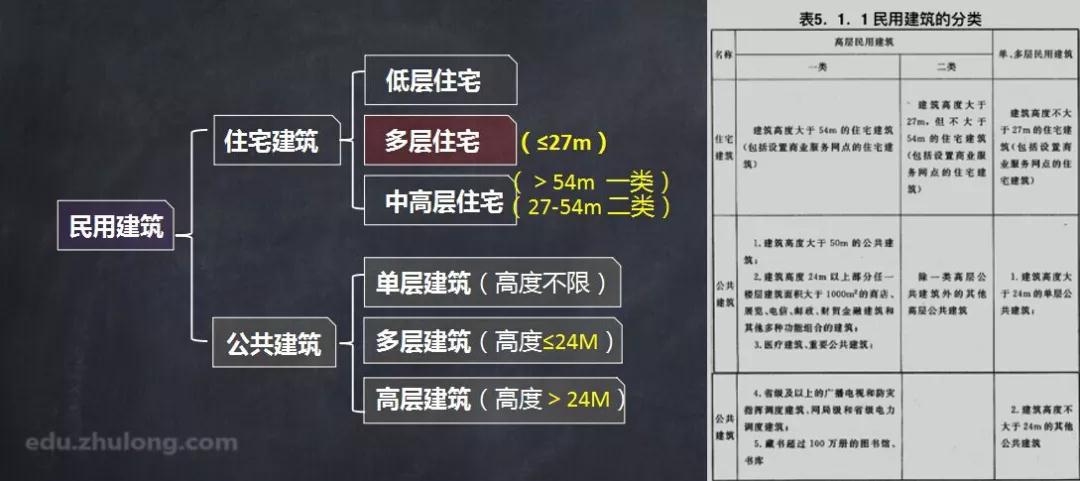

1.建筑物间的防火间距（建筑耐火等级分四级，衡量建筑物耐火程度，数字越大耐火性能越弱）


2.满足地方日照要求
（1）《住宅建筑规范》4.1.1规定
（2）地方规定《xxx城市规划管理技术规定》、文件通知、《XXX日照计算规则》
（3）日照软件计算
（4）气候区查阅“中国建筑气候区划图”

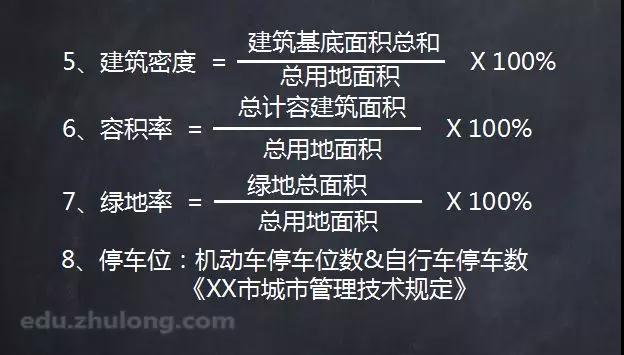

经济技术指标
1.总用地面积：甲方拿地文件和规划局批文
2.总建筑面积：地上建筑面积&地下建筑面积
3.总建筑占地面积
4.总绿地面积

注：本知识摘取自学生版「建筑施工图实操训练营」中的第30，31讲「平面图设计的主要内容和设计要点」。
